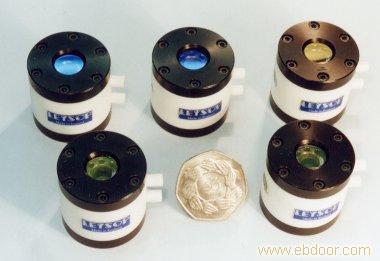

紧凑型普克尔盒
通过简化连接器设计与结构优化，Leysop设计出了适用于OEM激光设备制造的紧凑型普克尔盒。这类电光Q开关采用了工业标准的35mm外径设计，与现行激光结构设计完全兼容。如果需要，我们还能提供特制的端盖与配套的波片和偏振片。 目前，我们能提供通光孔径为8mm、10mm和12mm的器件。此外，我们还提供双晶体紧凑型普克尔盒。在其中使用了两块晶体，这两块晶体从光学方向上看是先后排列，但在电压方向上看却是平行安装。因此与单块晶体相比，这样的普克尔盒仅需要提供一半的开关电压即可工作。
Specifications
Parameter
EM508M, EM510M , M512M
Aperture:
8mm, 10mm or 12mm
Wavelength Range:
0.3 - 1.2μm
Halfwave Voltage @ 1.06μm:
Approximately 6.0 kV static, 7.2kV dynamic
Maximum Voltage:
10kV
Optical Rise Time:
< 1.0 ns
Contrast Ratio @ 1.06μm:
> 1000:1
Capacitance Unterminated:
< 5 pF
Damage Threshold:
600 MW/cm2
Insertion loss with AR coatings:
4%
Physical Dimensions:
Dia 35mm, 42mm long
Interface Drawings:
compact_pockels_interface.pdf
